Entry-Level ECU

MAXXECU MINI

Avancerad instegsmodell för 4 cylindrar, eller 8 cylindrar i wasted spark

Waterproofed Aluminium Case
Up to 4 Sequential Cylinders
Built-in 3 Bar MAP Sensor
USB Tuning with MTune
MaxxECU MINI
MaxxECU MINI
MaxxECU MINI
MaxxECU MINI

MaxxECU MINI

Inbyggd MAP sensor upp till 3bars laddtryck Kom igång snabbt och smidigt med PC programmet MTune

Up to 4 Sequential Cylinders

All 1-4, 6 and 8 cylinder engines. Up to 8 cylinders in wasted spark.

Built-in MAP Sensor

400kPa MAP-sensor for up to 3 bar / 43.5 PSI of boost.

MTune PC Software

Easy-to-use tuning software with superfast USB connection.

Utvalda funktioner

Anti-spinn
Intern loggning
Shift-cut och launch
Avancerat varnings system
Inbyggd MAP sensor
4 spridarutgångar (hög ohm)
4 tändutgångar (utan tändsteg)
4 extra utgångar (GND)
2 extra analoga ingångar (0-5V)
2 extra digitala ingångar (endast HALL)
CAN bus
Jämför våra ECUer Shop Now
Why Choose MINI

ADVANCED ENTRY-LEVEL ENGINE CONTROL

Advanced entry-level engine control system for up to 4 sequential cylinders. Up to 8 in wasted spark.

Waterproofed Aluminium Case

85x120x43mm excluding protruding connectors. Weight: 245g (ECU only).

Launch Control

Up to three stages of launch control, rolling launch, shift-cut and anti-lag support.

Traction Control

Built-in traction control with power management for optimal grip and performance.

Boost Control

Triple stage boost control (closed/open loop) with extra compensation tables.

Internal Logging

8MB memory for internal logging up to 1000Hz. PC logging at 20Hz via USB.

CAN Bus

CAN bus for expansion modules, OEM vehicle CAN, and OBDII communication.

Technical Details

FULL SPECIFICATIONS

Explore the complete feature list and software capabilities of MaxxECU MINI.

MaxxECU MINI styrning
  • Alla 1-4, 6 och 8 cylindriga motorer
  • Upp till 4 cylindrar fullt sekventiellt (med digital kamsync kopplad på ledig digital ingång)
  • Upp till 8 cylindrar i wasted spark
MaxxECU MINI ingångar
  • Insugstemperatur (IAT)
  • Kylvätsketemperatur (CLT)
  • Spjällvinkel (TPS)
  • 1 trigger ingång (VR/HALL) med automatisk triggernivå detektering.
  • 2 digitala ingångar för hastighetsgivare (digitala) eller knappar för styrning
  • 2 extra 0-5V ingångar som kan användas för t.ex. oljetryck, bränsletryck etc
  • Inbyggd MAP-sensor för upp till 3bars laddtryck
MaxxECU MINI utgångar
  • 4 spridarutgångar. Endast högohmsspridare.
  • 4 tändutgångar.+5V signal för att driva tändmodul eller tändspole med inbyggd tändsteg, CDI
  • 4 extra utgångar för extra funktioner såsom bränslepump, fläkt, varningslampa, laddtrycksventiler etc. GPO 1-3 (2A), GPO 8 (5A)
MaxxECU MINI tekniskt
  • CAN bus för expansionsmoduler, OEM protokoll, OBDII
  • USB kommunikation med PC-programmet MTune
  • 8MB minne för intern loggning upp till 1000Hz
  • Spänningsmatning 8-22V
  • ARM Cortex-M3 120MHz huvud processor
  • Upplösning på tändning: 0.1 grader
  • Upplösning på spridare: 0.001 ms
  • Uppdaterar bränsle och tändning beräkningarna 2000 gånger i sekunden
  • En av de snabbaste PC kommunikationen på marknaden
  • 85x120x43mm (exklusive utstickande kontaktdon)
  • Weight: 245g (endast ECU)
  • Vattentät aluminium låda
MTune mappnings funktioner
MaxxECU trigger stöd
See supported trigger system in online tech pages.
MaxxECU motorskydd
  • Bränslekorrigering baserad på EGT
  • Brytning/varning för mager bränsleblandning
  • Brytning/varning beroende på EGT
  • Varvstopp med avancerade inställningsmöjligheter
  • Avancerat och flexibelt inbyggt varningssystem
  • Bränslekorrigering mot lambda
MaxxECU automatväxellådsstöd
MaxxECU funktionalitet
  • Launch (med flera steg)
  • Rullande launch
  • Anti-lag (via E-Gas eller ventil)
  • Anti-spinn (traction control)
  • Power management
  • Shift-cut
  • Bränsleavstängning vid motorbroms
  • Lambda korrigering i alla lägen mot önskat värde (closed loop)
  • Lustgasstyrning
  • AC kontroll
  • Laddtrycksstyrning i alla former inklusive avancerade kompenseringstabeller
  • Justering av laddtrycksnivåer med avancerade möjlighet att skapa egna villkor eller bara mot en fysisk knapp, eller MDash knapp
  • E-Gas stöd
  • Variabel kamaxelstyrning (VVTi/VANOS)
  • Loggning: upp till 1000Hz, PC loggning upp till 20Hz
  • Inbyggd feldiagnostik och felhantering
  • Tomgångsstyrning via E-gas, ventil, stegmotor eller tändreglering
  • Uppvarvningskontroll med hjälp av tändning eller tomgångsmotor mot önskat varvtal
  • Flertalet olika möjligheter för att låsa tändning för att underlätta synkning med tändlampa
  • Flex bränsle, kompensera tändning, uppstart, bränsle etc mot etanolvärde
MaxxECU avancerad funktionalitet
  • Hastighetsspärr (två nivåer)
  • Bränslekorrigering på cylindernivå
  • Spridar staging
  • Virtual bränsletank och bränsleåtgång
  • Valbara filter på TPS,RPM och MAP signalerna
  • Trailing ignition (wankel etc)
  • Virtuella funktioner för att aktivera interna funktioner via avancerade villkor
  • Använd en TYPE-K givare som IAT upp till 350grader C
  • Kolsyre laddtrycksregleringsmöjligheter för dragracing
  • Aktivera extra tabeller för korrigering mot knapp eller interna funktioner med villkor
  • Power management system för att begränsa effekten vid dragracing och gata med mycket effekt
  • CAN inputs (avancerat) - Ta emot CAN bus data från externa enheter som skickar CAN som sedan kan användas för att trigga funktioner
  • Starta den interna loggningen baserat på egna villkor, såsom hastighet, laddtryck, antal lagrade felkoder etc, möjligheterna är oändliga
  • Timer och räknare, samt meter räknare
  • CAN för OEM protocol, OBDII
  • Kopplingsslir kontrol utifrån egna tabeller som exempel på styrning som kan göras
  • Mäta spridarresistans direkt från MTune
  • Inbyggt trigger oscilloskop
  • Inbyggd trigger logger
  • Valbara axlar i princip alla tabeller
  • Flexibla utgångsfunktioner
  • Flexibla PWM/FREQ utgångsfunktioner
  • Hastighetsutgång som kan kalibreras
  • Varvräknarutgång med valbar utspänning (+5/12V)
  • Seq låde styrning
Product Gallery

SEE IT IN DETAIL

Take a closer look at MaxxECU MINI from every angle.

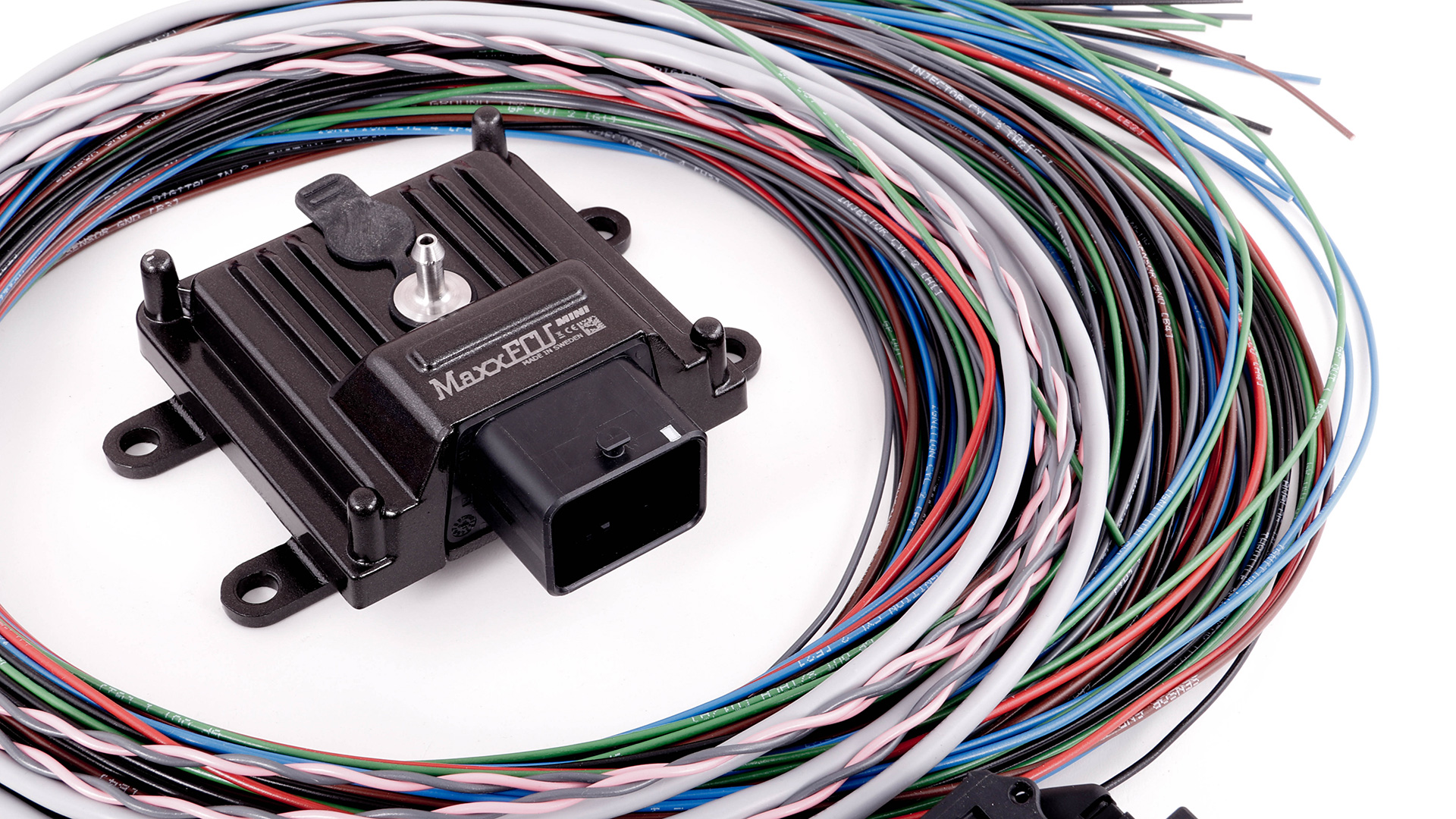

MaxxECU MINI inklusive kabelhärva.
MaxxECU MINI inklusive kabelhärva.

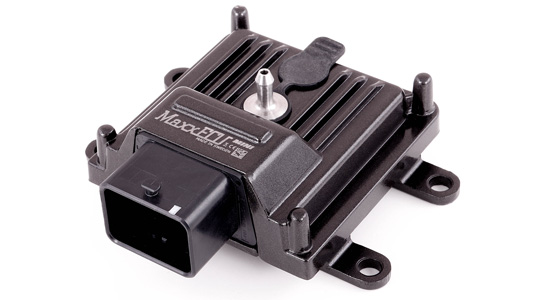

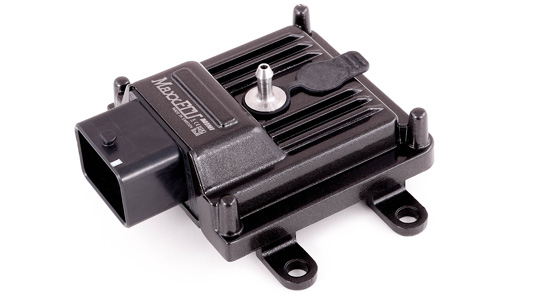

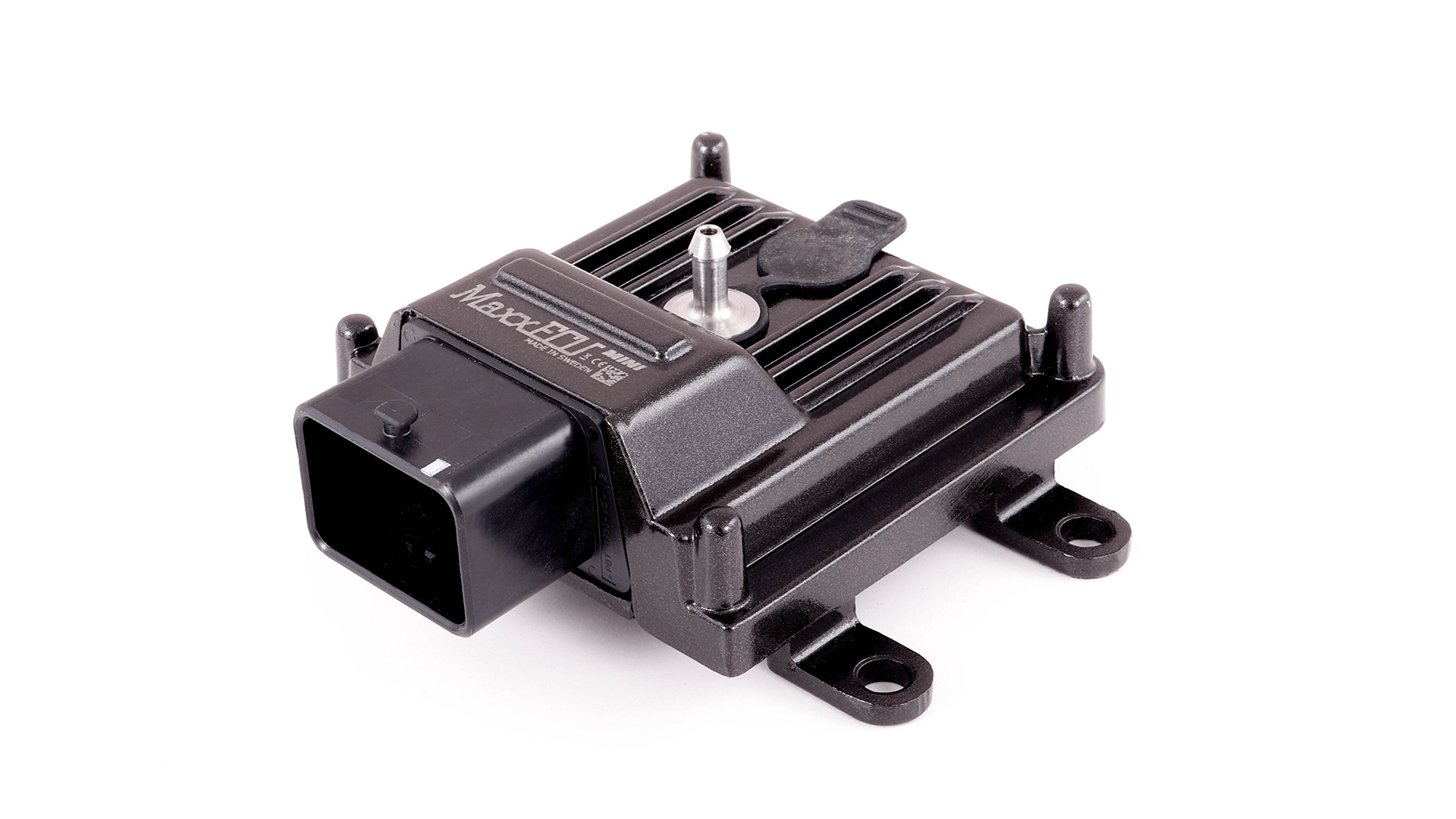

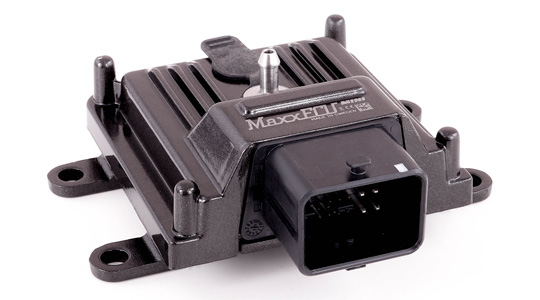

MaxxECU MINI med inbyggd MAP sensor för laddtryck upp till 3bar.
MaxxECU MINI med inbyggd MAP sensor för laddtryck upp till 3bar.

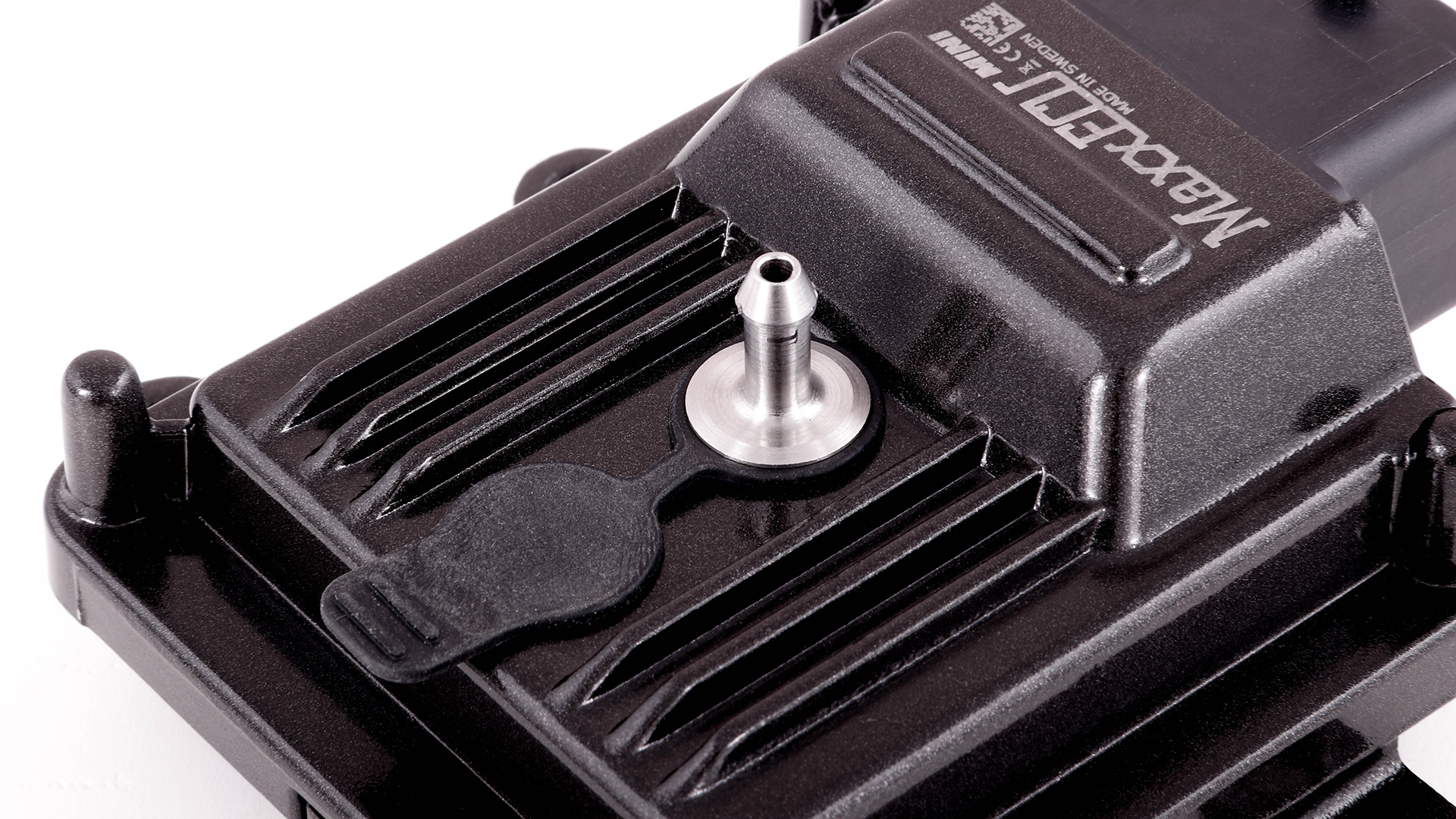

MaxxECU MINI har en microUSB anslutning som döljs av ett gummilock.
MaxxECU MINI har en microUSB anslutning som döljs av ett gummilock.
Not Sure?

FIND YOUR PERFECT ECU

Compare all MaxxECU models side by side to find the perfect fit for your project.

Jämför våra ECUer Shop MINI Now
Shop Now

GET YOUR MINI

Choose between BASIC, STANDARD or unit only kit for your build.

4 Injector Outputs
4 Ignition Outputs
CAN Bus

Included items

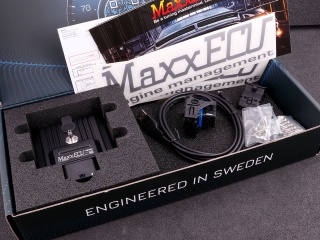

BASIC

STANDARD
ECU enheten
ECU kontaktdon och stift
Kabelhärva 1
USB kabel för kommunikation
Push-lock nippel (intern MAP-sensor)
Push-lock slangkitt (intern MAP-sensor)
Elschema i utskrivet format
Quick guide i utskrivet format

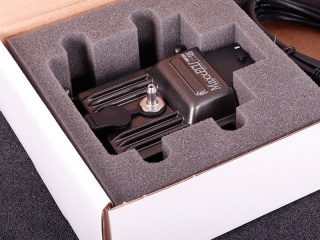

Alla detaljer snyggt förpackade i låda
Äkta Bosch LSU 4.2 bredbandslambdasensor (2 till MaxxECU PRO)
Kontaktdon till BOSCH LSU 4.2 (2 till MaxxECU PRO)
Resterande kabelhärvor (om det finns tillgängligt för vald ECU)
